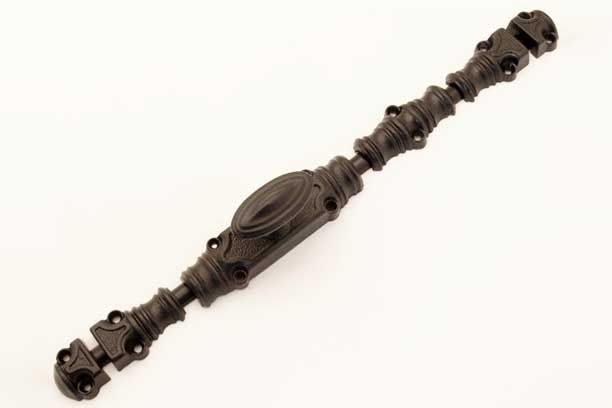

Draai-kiep systeem met sier espagnolet met stangen zwart

Draai-kiep systeem met sier espagnolet met stangen zwart. Een draai-kiep systeem in de vorm van een espagnoletsluiting gemaakt van gietijzer in de kleur zwart (mat zwarte poeder coating). Deze draaisluiting heeft een totale maximale stanglengte (in twee delen) van 2400mm. Deze draai-kiep sluiting wordt gebruikt voor het sluiten van draai-kiep ramen of deuren voorzien van een draai-kantel systeem

De stangen en geleiders van dit draai-kiep systeem worden puur voor de sier gemonteerd zodat het lijkt alsof er een werkende espagnoletsluiting zit. Aan de buitenkant is er geen verschil te zien op de eindgeleiders op de stijl na, echter hebben de stangen geen functie. Deze sets zijn ideaal om in een klassiek interieur moderne draai-kiep ramen ook een klassiek uiterlijk te geven.

Afmetingen draai-kiep systeem met sier espagnolet

De totale breedte van het systeem met de draaiknop is 42mm en de hoogte is 146mm. Dit systeem komt ongeveer 67mm naar voren. De knop op de espagnoletsluiting is 67mm hoog en 32mm breed. De 5 geleiders zijn 40mm breed. Het deur- en raamsysteem wordt geleverd met de bevestigingsmaterialen en de benodigde onderdelen om de stangen vast te zetten.

De stangen zijn inbegrepen bij deze set. De totale lengte van de twee standaard stangen is 1.10 & 1.30 meter.

De montage van het draai-kiep systeem met sier espagnolet

Het draai kiep systeem
Bij de montage kan het draai-kiep systeem (binnenwerk) net als een standaard draai-kiep systeem met twee M5 bouten vastgezet worden.

De stangen
Vervolgens kunnen de twee stangen recht onder en recht boven het systeem gemonteerd worden door deze met een schroef in het gat vast te zetten. Bij het vastschroeven van de stangen is het belangrijk te kijken of het raamsysteem niet te ondiep zit om te voorkomen dat deze door de schroeven kan beschadigen. Dit kan per raam en systeem verschillen en het kan nodig zijn kortere schroeven te gebruiken. Aan te raden is om ook direct de eindgeleider over de stangen te monteren zodat de stangen direct vast zitten. De stangen kunnen op maat afgezaagd worden. Voor ramen waarbij er weinig ruimte rit aan de onderzijde kan het nodig zijn de eindgeleider iets van de rand te zetten om zeker te zijn dat het raam gekanteld kan worden. In de meeste gevallen zit er onder het raam echter voldoende ruimte.

Het huis van het systeem
Vervolgens kan het huis over het draai-kiep systeem geschoven worden en de knop op de vierkante pen gezet worden. Het huis van het systeem kan nu éénvoudig met de 4 schroeven vastgezet worden.

Eventueel een tussengeleider
Als laatste kan eventueel de tussengeleider op de langste stang gemonteerd worden. Bij een laag raam kan deze tussengeleider ook weggelaten worden.
